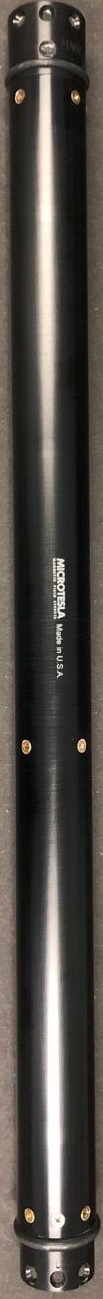

NDM定向传感器
NDM是MICROTESLA公司最新推出的高温、高精度、全数字化的方位传感器。高温高精度的三轴加速度和三轴磁力传感器使得整个模块稳定工作温度可以到175摄氏度，其中磁力传感器可以最高稳定工作在210摄氏度。新的传感器采用了高精度的24位A/D转换器，保证了系统测量的精度。机械骨架采用的是6061-TG铝型材，坚固耐用，不易变形弯曲。传感器能够实时测量旋转井斜和方位，精度完全满足各种钻井需求。
仪器特点
采用高性能高温加速度传感器和磁力传感器
宽工作电压范围：10V到40V
功耗低至0.72W （待机状态）
SV TTL接口
在线更新温度校准系数
电路板采用Ulti-pak封装
参数
最小值
最大值
单位
外径
3.5
厘米
长度
55.9
工作温度
0
175
摄氏度
存活温度
-40
190
振动
20
g RMS, 25-500赫兹
冲击
1000
g 0.5毫秒，半正弦
精度
井斜
绝对精度
±0.08°
轴向
<0.08°
方位
绝对精度@90°井斜
±0.4°
轴向旋转@45-90°井斜
<0.35°
工具面, 轴向旋转
@90°井斜
±0.7°
总重力场精度
±2.5 mG
总磁场绝对精度
±180 nT
磁倾角精度
±0.2°
旋转井斜精度
<0.25°
旋转方位精度
<2°
转速测量, 10 - 200 RPM
±2RPM
注：如有疑问，以英文版参数为准。
英文网页链接：http://microtesla.com/services/NDM/
NDS定向传感器
NDS是一款完全取代QDT定向传感器的传感器。该传感器采用了3个Q-Flex加速度传感器和2个MICROTESLA磁力传感器。系统采用了优化的电路结构，高度集成，只有一块电路板，通过Ulti-PAK技术安装在骨架上，大大提高了传感器的抗高温，抗冲击和振动性能。
长度最小38.1cm
200摄氏度的磁通门
SPI数字接口
K-table在线更新
霍尼韦尔加速度计
机械以及环境参数指标
38.1
185
仪器参数测量精度
±2.5mG
英文网页链接：http://microtesla.com/services/NDS/
NAS定向传感器
NAS是一款纯模拟的定向传感器，传感器输出六轴信号VGx,VGy,VGz,VHx,VHy,VHz以及温度信号，这些信号已经经过温度校准和位置校准等过程，我们会提供校准系数后，用户只需要做数字化，然后根据计算公式就可以得到就可以计算出自己需要的井斜方位等等参数。
长度最小48.2cm
200摄氏度的磁通门磁力传感器
石英加速度传感器
提供校准系数
供电范围±12V到±15V
48.2
25
<0.1°
±0.5°
±0.75°
±2.0mG
±200 nT
±0.3°
英文网页链接：http://microtesla.com/services/NAS/
INB-125T是专门为近钻头动态井斜测量设计的，直径仅有1.9厘米，长度15.4厘米，因为直径和体积小，可以轻松的集成到您现有的系统中，通讯方式采用串口，TTL电平。除加速度传感器外，其它所有元件都可以工作到175℃。
长度15.4cm
宽工作温度范围+10V到+40V
耗电量小，小于100mA
原始数据和校准数据输出可选
1.9
15.4
125
6000
±0.1°
±1°
±10.0mG
INB-125T传感器
英文网页链接：http://microtesla.com/services/inb/
DP10048-L/DP10057-L自然伽马传感器
我们代理的休斯敦服务公司DETEQ SERVICES的自然伽马传感器型号是DP10048-L/DP10057-L， 两款传感器的区别在于两者的输入电压范围不同，其中DP10048-L供电电压范围是+17V到30V，DP10057-L的供电电压范围是+21V到+36V。这款传感器可以完全取代CBG公司的NGT-T传感器。传感器的温度指标和井下抗震动的指标均优于CBG公司。
指标
供电电压
DP10048-L
+17V~+30V
DP10057-L
+21V~+36V
电流
< 14ma @ 24V 25C ,
< 20ma @ 24V 177C
PMT
Hamamtsu R3991A-31
NaI Crystal
Saint-Gobain .77G5.2 (Active Area)
电子相关参数指标
性能
灵敏度
约1.0 counts/API
±3% （-25C~177C）
其它
工作温度范围
-50C~177C
200C
30G，50 到250Hz
1000G
直径
3.45cm
39cm
O圈
318-V75
DP10068聚焦伽马传感器
DETEQ SERVICES的聚焦伽马传感器型号是DP10068，这款传感器是专为有测量方位伽马需求的应用设计的。在普通的自然伽马基础上，通过钨钢和开孔相结合使得伽马测试具有方向性，聚焦伽马的性能能够达到0.45counts/API.这款传感器可以完全取代美国CBG公司的DGA-C聚焦伽马传感器。高温和抗振性能优于后者。受到包括斯伦贝谢在内的大公司的肯定，在中国四川页岩气开采中也得到广泛应用。
+15V~+30V
约0.45 counts/API
材料
Black Anodized 6061 Series Aluminum Tungsten over crystal

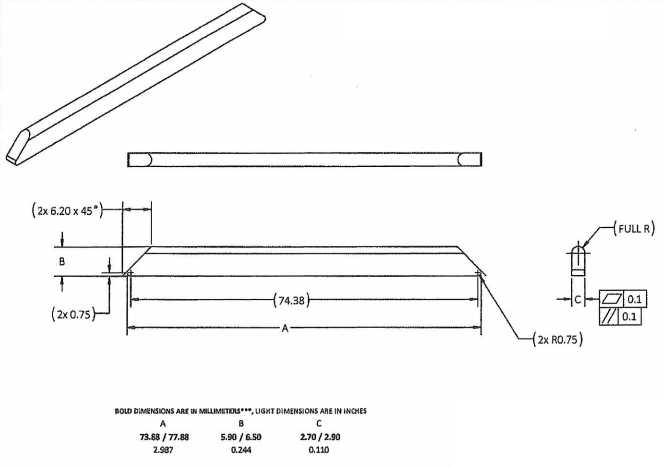

美国原厂定制的电阻率天线磁条，为国内某传播电阻率生产商定制的175度磁棒。可以应用在现有的大部分常规电阻率和方位电阻率中。磁棒材料采用的高稳定度的高温磁性材料，可以稳定的工作在175度的温度下。机械尺寸见下图。

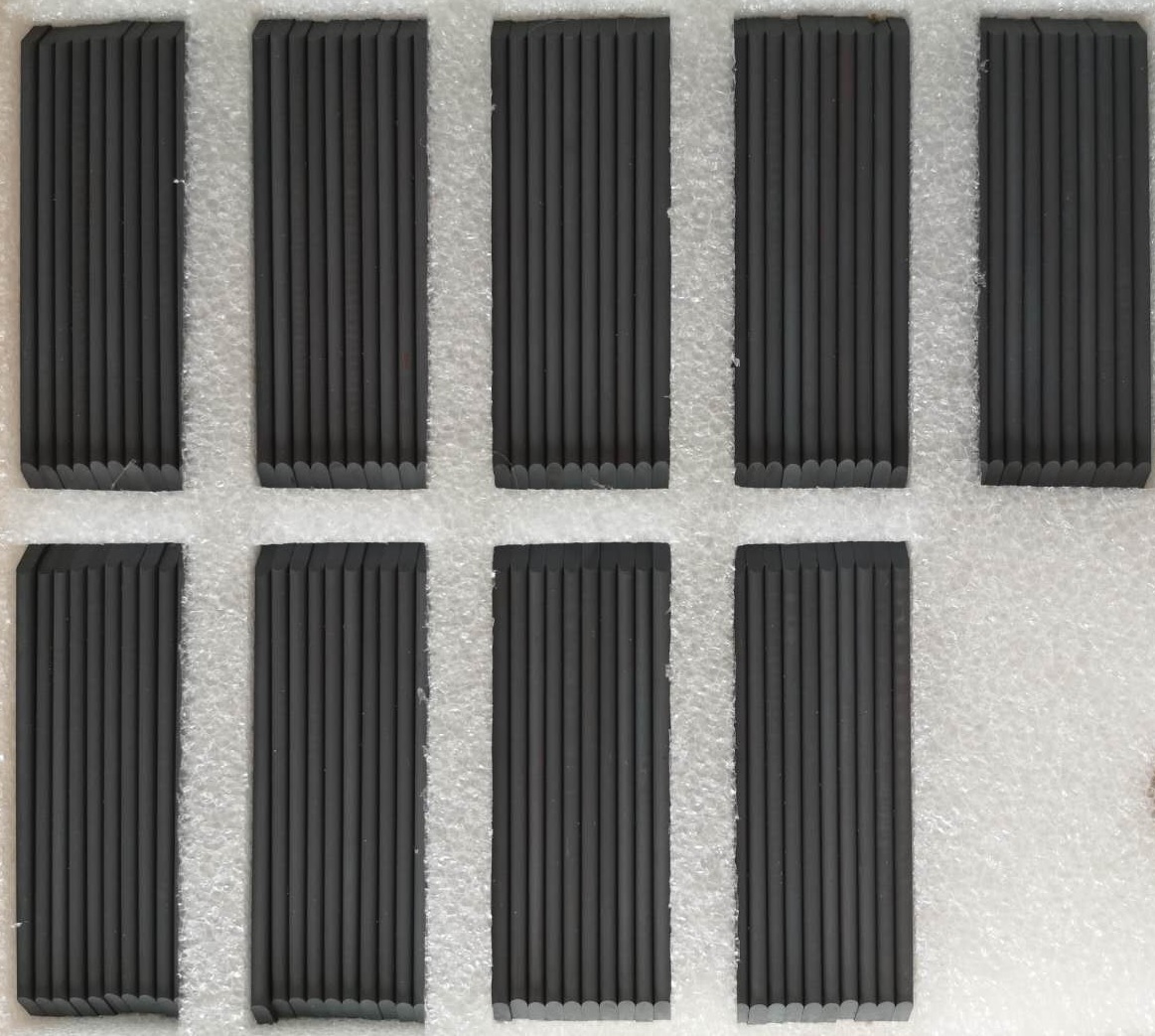

高温磁棒
磁棒目前有现货，如需预定请直接联系我们的客服人员。如果需要特殊尺寸也可以给我们机械图纸，我们可以找厂家重新订购，供货周期4~6个月。
我们可以为客户购买各种规格，材料，尺寸，功率，以及用途的磁环。我们已经为多个客户订购了电源用，信号用，各种发射机和接收机用磁环。这些磁环可以使用在各种不同的应用场合，比如电源变压器，电感，阻抗变换，EMI，发射天线以及接收天线的阻抗变换等等。

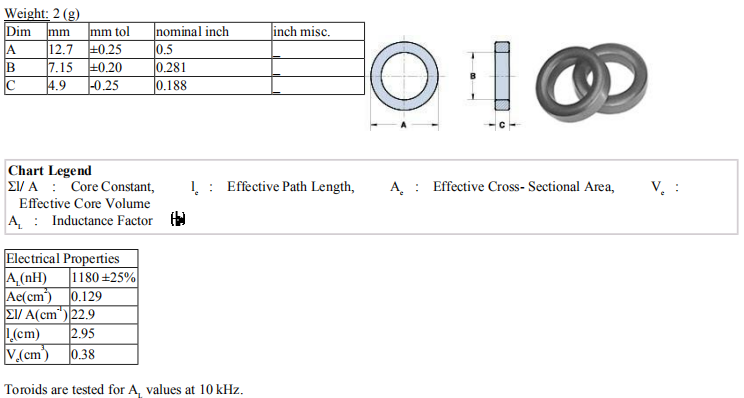

磁环可能会有现货，如需要订购，需要事先告诉我们应用场景，尺寸，如果知道材料，可以告知我们材料，方便我们快速订购。订购时请提供如下所示的一些尺寸，比如，外径，内径，高度。有些磁环可能没有现货，需要从国外邮寄回中国，如需订购，请提前预定。

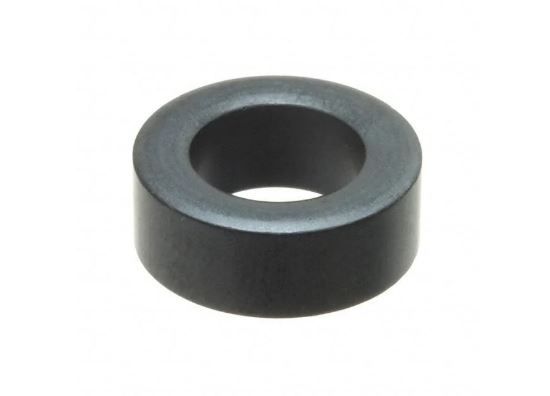

高温磁环

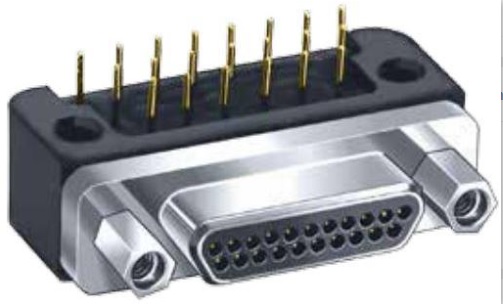

Micro-D高温接头，所有的接头都可以稳定的工作在175摄氏度的温度下。可以定制各种规格的Micro-D接头，引脚有常用的9针，15针，21针，25针，31针，37针，高度7.87mm，长度从19.94mm到37.72mm不等。有特殊需求的也可以定制51针和100针的，但是高度会变成8.92mm和10.01mm，宽度相应的变成36.45和55.12mm。
除Micro-D接头之外，也可以订购其它规格的高温接头，告诉我们尺寸，照片，我们会很快找美国厂家报价。因为不是现货，所以订货周期很长，从三个月到半年不等，如果有需求，请尽早订购。
高温接头
由于没有现货，需要提前预定，周期4个月到6个月不等。

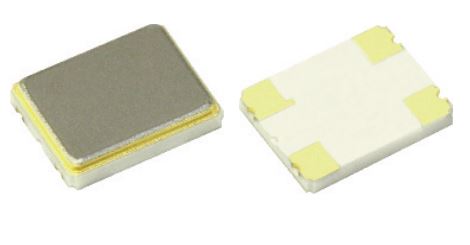

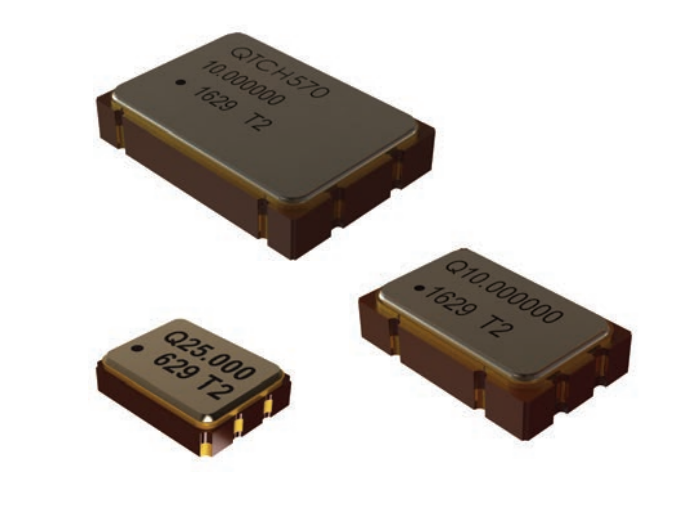

高温晶振
高温晶振是没有现货的，如果要预定，请提前预定，供货周期从三个月到六个月不等。
我们订购的高温晶振都可以稳定的工作到200摄氏度，±200PPM。各种尺寸，如5x7mm，3x2mm等等，两种供电电压可选5V/3.3V，频率范围从500kHz到64MHz以及给实时时钟用的32.768kHz的晶振。下面是高温晶振的部分指标参数：
产品中心/PRODUCT CENTER
产品中心是我们代理和代买的一些产品，此外，我们还也可以提供特定功能的高温电路板设计，150度版本和175度版本可选。我们的团队也提供LWD/MWD系统设计和生产制造，包括但不限于MWD，自然伽马，方位伽马（聚焦伽马），传播电阻率，近钻头等等。如果您有任何这方面的需求，请联系我们的客服人员，我们会以最快的速度给您提供方案和报价。
